Positionner le radiateur rayonnant de façon optimale pour obtenir confort et basse consommation

Sommaire :

  • Principe du chauffage par radiateurs rayonnants infrarouges

  • Comment fonctionne le chauffage par infrarouge lointain ?

  • Pourquoi le positionnement d’un radiateur rayonnant est-il si important ?

  • Comment placer le radiateur rayonnant pour maximiser confort et minimiser la consommation ?

  • Quelques exemples réels et significatifs de bons et mauvais placements de radiateurs rayonnants !

  • Articles populaires sur le chauffage par radiateurs infrarouges lointains ou longs

Partagez cette page

Principe du chauffage par radiateurs rayonnants infrarouges

Cet article s’intéresse au chauffage des logements individuels et bureaux avec la technologie du chauffage électrique par rayonnement infrarouge.

Dans l’industrie du chauffage, la notion de rayonnement n’est pas légalement encadrée. Aussi, quelque soit sa production de rayonnement infrarouge (même très faible), un radiateur électrique pourra porter cette dénomination.

chauffage par infrarouge

La plupart des radiateurs électriques sur la marché n’émettent que très peu d’infrarouge (entre 10% et 40%). Pour rappel, un radiateur qui émet 40% d’infrarouge, produit aussi 60% de convection (l’air froid se réchauffe au contact du radiateur pour s’accumuler au plafond). C’est exactement ce que l’on souhaite éviter pour réduire la facture et améliorer le confort. Il convient donc me minimiser la part de convection dans la diffusion de la chaleur et donc d’augmenter la part de rayonnement.

Nous recommandons uniquement des radiateurs rayonnant premium dont il est question dans cet article. Pour les reconnaître exigez au minimum 50% de rayonnement avec étude certifiée à l’appui (et non des valeurs fantaisistes non justifiées).

Comment fonctionne le chauffage par infrarouge lointain ?

Nous parlons ici du chauffage par infrarouge lointain dédié au chauffage intérieur, par opposition au chauffage infrarouge classique (connu du grand public pour le chauffage des terrasses de restaurants – cafés, etc.).

La vidéo ci-contre résume en 2 minutes le principe de ce mode de chauffage.

Absence de confort Convection

Absence de confort Convection

Les radiateurs classiques (convecteurs, radiateurs à inertie, radiateur soufflant, caloporteur, bain d’huile, etc.) réchauffent l’air (au contact de la résistance chauffante) de façon progressive. L’air chaud monte au plafond (inutilement), puis redescend lorsqu’il se refroidit … formant un cycle chaud-froid aussi inefficace d’un point de vue confort thermique que d’un point de vue consommation énergétique. Cependant cette “inefficacité” présente l’avantage de permettre de positionner le radiateur presque n’importe où dans la pièce, à condition d’accepter d’attendre suffisamment longtemps pour que l’ensemble du volume de la pièce soit réchauffé … et de payer la note d’électricité en conséquence.

Le chauffage par rayonnement fonctionne complètement différemment.

Le rayonnement émis par le panneau rayonnant est en partie absorbé par le logement et en partie rayonné de nouveau … et ainsi de suite à l’image d’une balle de ping pong qui rebondirait sur les murs. La structure se réchauffe alors peu à peu. La surface des parois se réchauffe. Les parois, plus chaudes, réchauffent l’air à leur tour.

confort chauffage par rayonnement

Confort assuré par le phénomène de rayonnement thermique

Pourquoi le positionnement d’un radiateur rayonnant est-il si important ?

Un radiateur rayonnant idéal permettra d’obtenir une température homogène (ou presque) du sol au plafond, tout en augmentant la température des murs afin de maximiser le confort thermique. L’énergie ne sera plus stockée inutilement au plafond. Ce principe est très efficace d’un point de vue thermique.

Pour atteindre cet objectif 2 conditions s’imposent :

  • la performance de l’émetteur. Seuls les radiateurs infrarouges avec un taux de rayonnement (certifié) de plus de 60% sont en mesure d’émettre un rayonnement à une distance de plus de 3 mètres.
  • le bon positionnement du radiateur dans la pièce, point essentiel pour atteindre toutes les zones de la pièce.

Comment placer le radiateur rayonnant pour maximiser le confort et minimiser la consommation ?

Selon le fabricant de radiateurs rayonnants à haute performance DEGXEL :

L’emplacement idéal est celui qui permet au radiateur rayonnant d’atteindre toutes les zones de la pièce

Règles de positionnement recommandées (valables uniquement avec des radiateurs rayonnants infrarouges haute performance) :

  • Sur un plan ou visuellement, tracez un cercle virtuel dont le rayon part du centre du radiateur et mesure 4 mètres. Assurez-vous que les 4 murs de la pièce, le sol, le plafond sont atteints par le rayonnement. Si ce n’est pas le cas il y a 2 possibilités :
    • 1/ choisissez un meilleur emplacement
    • 2/ la pièce nécessite 2 radiateurs de plus faible puissance pour couvrir le volume à chauffer. Voir les exemples ci-dessous.
  • La hauteur de positionnement du radiateur n’a pas une influence majeure. Selon les modèles, la forme du radiateur (rectangle vertical, rectangle horizontal carré, rond) impose souvent son emplacement (pose murale traditionnelle, à hauteur d’homme comme un tableau d’art, au plafond, à suspendre, etc.).
  • Cas de la fixation du radiateur au plafond : la pose d’un radiateur rayonnant au plafond n’a pas été prouvée formellement (scientifiquement) comme plus performante qu’une pose murale. Cependant, dans la pratique, le plafond offre souvent une bien meilleure souplesse de positionnement (centrage du radiateur par rapport à la pièce). De ce fait, les poses au plafond donnent d’excellents résultats d’un point de vue confort thermique.
  • Cas du positionnement en bas d’un escalier : les radiateurs infrarouges haut de gamme ne comportant qu’une relativement faible part convective, “l’effet cheminée” que l’on rencontre avec les convecteurs est largement atténué. C’est donc une excellente solution pour chauffer un escalier.
  • Distance entre les personnes et un radiateur infrarouge ? Notre propre corps émet de l’infrarouge, au même titre que le soleil. Le chauffage par infrarouge lointain ne présente aucun danger pour la santé. Cependant, pour des raisons de confort, on comprendra aisément qu’il est préférable de ne pas placer un radiateur trop grand et trop puissant à proximité immédiate (moins de 50 cm) du visage d’une personne qui ne serait pas en mouvement pendant plusieurs dizaines de minutes. Il n’est jamais agréable d’avoir une grosse source de chaleur en plein visage.

Cas n°1 : pièce de 20 m2 = longueur de 4 mètres x largeur de 5 mètres

Le radiateur est placé entre 2 fenêtres. Ce placement est parfait car l’infrarouge va atteindre l’ensemble des zones de la pièce sans aucun problème.

positionnement ideal radiateur infrarouge

Source DEGXEL France

Cas n°2 : pièce de 16 m2 = longueur de 4 mètres x largeur de 4 mètres

Le radiateur est placé face à la fenêtre. L’infrarouge passant à travers les vitrages (comme le fait le soleil), ce n’est (en principe) pas recommandé. Cependant le radiateur est à 4 mètres de distance de la fenêtre, le rayonnement sera à une puissance presque nulle lorsqu’il atteindra la fenêtre.

radiateur infrarouge vitrage

Source DEGXEL France

Cas n°3 : pièce de 20 m2 = longueur de 4 mètres x largeur de 5 mètres

La fenêtre est sur le côté de la pièce. Le radiateur est positionné perpendiculairement à la fenêtre. La quantité d’infrarouge qui pourrait passer à travers le vitrage est négligeable. Le positionnement du radiateur est correct.

Quelques exemples réels et significatifs de bons et mauvais placements de radiateurs rayonnants !

Bon emplacement pour radiateur électrique rayonnant

Central à hauteur d’homme, rien ne freine le rayonnement.

Bon emplacement pour radiateur électrique rayonnant

Le rayonnement atteint toutes les parois.

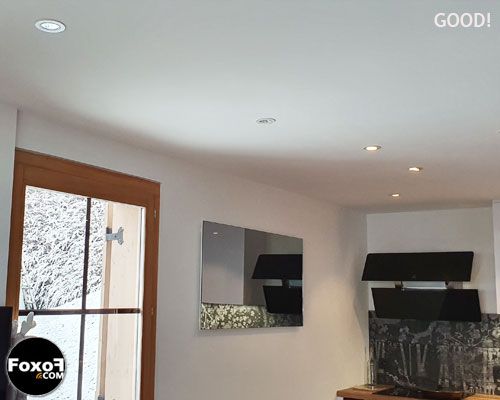

Bon emplacement pour radiateur électrique rayonnant

Miroir et chauffage 2 en 1, à hauteur d’homme, parfait.

Bon emplacement pour radiateur électrique rayonnant plafond

Pose plafond centrale. Parfait.

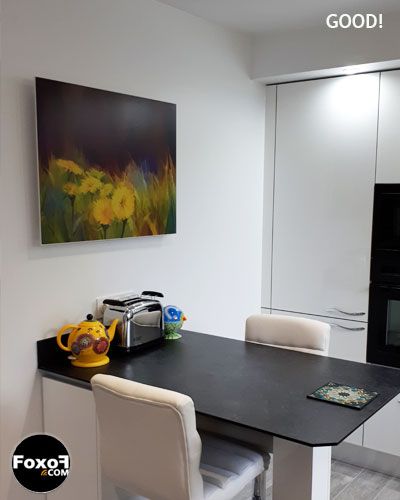

Bon emplacement pour radiateur électrique rayonnant

A hauteur d’homme comme un tableau. Parfait.

Bon emplacement pour radiateur électrique rayonnant

Sur un mur de façade, en direction de la zone à chauffer. Parfait.

Bon emplacement pour radiateur électrique rayonnant plafond

Encastrés (design et gain de place). 2 radiateurs pour une parfaite répartition de la chaleur.

Bon emplacement pour radiateur électrique rayonnant

Pour chauffer le couloir à droite et gauche du radiateur. Parfait.

Bon emplacement pour radiateur électrique rayonnant

Forme horizontale positionnée idéalement pour chauffer la salle à manger.

Bon emplacement pour radiateur électrique rayonnant plafond

Un peu bas, mais diffusion parfaitement dégagée. Pas de soucis.

Bon emplacement pour radiateur électrique rayonnant

Comme un tableau, diffusion parfaite dans la chambre.

Bon emplacement pour radiateur électrique rayonnant plafond

Sur le mur porteur entre les 2 fenêtres. Diffusion du rayonnement vers l’intérieur. Parfait.

Bon emplacement pour radiateur électrique rayonnant

Sur le mur porteur entre les 2 fenêtres. Diffusion du rayonnement vers l’intérieur. Parfait.

Bon emplacement pour radiateur électrique rayonnant

Sur le mur porteur. Légèrement surélevé car proche du lit. Diffusion du rayonnement vers l’intérieur de la chambre. Parfait.

Bon emplacement pour radiateur électrique rayonnant plafond

Au dessus de la porte. Gain de place et diffusion parfaite.

Bon emplacement pour radiateur électrique rayonnant

Bon emplacement de rayonnement pour WC. L’idéal aurait été le plafond pour gagner encore plus de place.

Bon emplacement pour radiateur électrique rayonnant

Utiliser les rampants est une bonne idée pour atteindre les zones difficiles d’accès.

Mauvais emplacements pour un radiateur rayonnant infrarouge

Mauvais emplacement pour radiateur électrique rayonnant

Dommage de ne pas avoir remplacé le tableau par le radiateur dont l’emplacement était parfait pour le rayonnement. Un radiateur tableau d’art aurait été parfait.

Mauvais emplacement pour radiateur électrique rayonnant

Très mauvais choix. Le radiateur est au ras du sol et largement sous-dimensionné pour chauffer cette grande pièce très haute de plafond et très longue. Le rayonnement n’atteindra pas toutes les zones de la pièce. Il aurait fallu positionner le radiateur sur une autre paroi et prendre une plus grande taille/puissance.

Mauvais emplacement pour radiateur électrique rayonnant

Dommage d’avoir “coincé” le radiateur dans un angle (comme on le fait avec des convecteurs) alors que tout l’espace était disponible pour mieux le centrer et diffuser la chaleur. Le risque est qu’une partie de l’espace de droite soit hors de portée du rayonnement.

Mauvais emplacement pour radiateur électrique rayonnant

Le centrage dans la pièce est bon, dommage que la table bloque une partie du rayonnement.

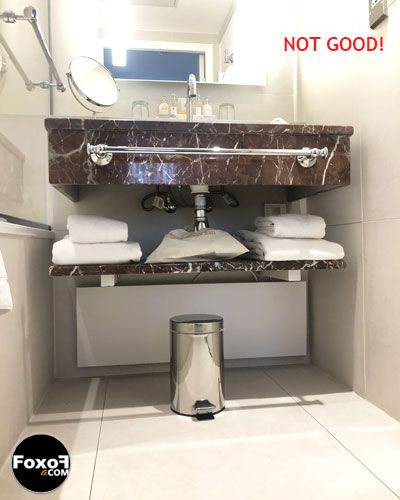

Mauvais emplacement pour radiateur électrique rayonnant

Le radiateur est enclavé au ras du sol. La salle de bain étant très petite et la puissance surdimensionnée le confort sera au rendez-vous. Il aurait été préférable de prendre un 2 en 1 : radiateur miroir voire 3 en 1 : radiateur miroir lumineux.

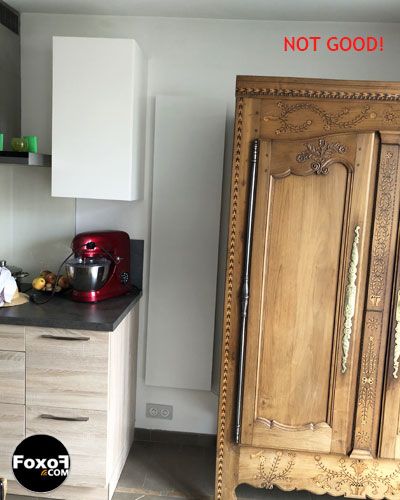

Mauvais emplacement pour radiateur électrique rayonnant

Le symbole de ce qu’il ne faut pas faire. Le radiateur est “enclavé” entre l’armoire normande, l’armoire haute et le plan de travail. Au moins 50% de la puissance rayonnante n’atteindra pas les murs environnants.
