8 solutions pour piloter le chauffage d’un radiateur électrique infrarouge ou un panneau rayonnant ?

Partagez cette page

Certains radiateurs électriques infrarouges ou certains panneaux rayonnants n’embarquent pas de thermostat sur le radiateur lui-même. Ce choix technologique audacieux présente de nombreux avantages relatifs à la fiabilité (plus de panne sur le radiateur lui-même), à la faible épaisseur du radiateur, à la souplesse dans le choix de la solution de pilotage. Cet article vous présente les principales solutions de régulation possibles (pour ce type de radiateurs) de la plus simple à la plus évoluée. En cas de doute sur la compatibilité de votre radiateur avec une solution de pilotage, il est recommandé de faire appel à un professionnel.

Sommaire :

  1. Pilotage par thermostat FILAIRE (alim. secteur ou à piles) analogique ou numérique simple (sans programmation)
  2. Pilotage par thermostat embarqué sur PRISE ou par PRISE pilotée par thermostat sans fil ou par PRISE « connectée » via smartphone
  3. Pilotage par thermostat SANS FIL analogique simple sans programmation
  4. Pilotage par thermostat SANS FIL numérique AVEC programmation et CENTRALISATION du pilotage au niveau d’une zone du logement
  5. Pilotage par thermostat SANS FIL numérique AVEC programmation et CENTRALISATION du pilotage au niveau d’une zone du logement
  6. Pilotage par thermostat SANS FIL numérique sans INTERNET avec CENTRALISATION du pilotage pour l’ensemble du logement
  7. Pilotage par thermostat SANS FIL numérique par INTERNET avec CENTRALISATION du pilotage pour l’ensemble du logement
  8. Pilotage par thermostat FILAIRE ou WIFI INTELLIGENT

Lors du choix de la solution technique il faut s’assurer de choisir une solution de pilotage contact sec (relais) cohérente avec la puissance du radiateur rayonnant raccordé. Les solutions présentées dans cette page respectent ces caractéristiques. Aucun fil pilote n’est nécessaire.

1) Pilotage par thermostat FILAIRE analogique simple (sans programmation)

C’est la solution la plus simple et la moins couteuse qui concerne généralement le pilotage des radiateurs électriques dans les WC, les salles d’eau ou bien salles de bain. Cette solution présente l’inconvénient de (parfois) laisser un câble visible (s’il ne peut pas être dissimulé dans le mur) car il faudra réaliser une connexion physique par câble entre le thermostat et l’alimentation électrique, puis entre le thermostat et le radiateur. Tout thermostat basique fera l’affaire à l’exception des thermostats à fil pilote. L’avantage est sa simplicité d’installation et d’utilisation, l’absence de piles à changer car il est alimenté par le logement (220v). Le risque en prenant une solution de faible qualité est une régulation (gestion des dépassements de la température ambiante haute et basse par rapport à la consigne) peu efficace avec des variations de température dans la pièce et une consommation non optimisée.

thermostat filaire delta dore pour radiateur électrique

ex : Tybox 10 de Delta Dore (10-15€) disponible chez Leroy merlin, bricoman, amazon, etc. Très simple à installer par une liaison 2 fils.

Autres marques recommandées : DELTA DORE, HONEYWELL, HAGER, DANFOSS

Cette solution présente également l’avantage (relatif) de l’absence d’ondes radio pour communiquer avec le radiateur. L’avantage est relatif dans la mesure où les solutions sans fil n’émettent des informations qu’à intervalle de temps très espacé.

Exemples de thermostats filaires (alimentation directe par l’alimentation 230V du logement) :

  • Thermostat filaire Tybox 10 de Delta Dore (moins de 15€) – contact sec inverseur 10 A/230 V liaison 2 fils (pour radiateur jusqu’à 2000W) + verrouillage possible des plages de consignes (cas de la location par exemple). Différentiel 0,8 +/- 0,2° C. Voir chez Leroy Merlin. Également disponible chez Bricoman, Amazon, Ebay, Domomat, etc.
  • Thermostat filaire mécanique Otio 840010 (moins de 15€) – contact sec 10A/220V pour radiateur électrique jusqu’à 2000W. Voir chez Otio. Également Disponible chez Leroy merlin, mano Mano, Amazon, etc.
  • Thermostat filaire Elektrobok PT14 numérique (moins de 25€)  – contact sec inverseur 16 A/230 V – Précision de mesure : ± 1 °C
  • Thermostat d’ambiance électromécanique RMT de Danfoss (moins de 25€)
  • Thermostat d’ambiance SIEMENS RAA31.16 ou RAA31.26 (moins de 30€) – contact inverseur libre de potentiel pour radiateur électrique de 600W-700W maximum. Disponible chez Leroy Merlin, Mano mano, etc.
  • Thermostat mécanique MT1-Honeywell (moins de 25€)

Exemples de thermostats filaires à affichage digital sans programmation possible (alimentation avec des piles) :

  • Thermostat d’ambiance  Tybox 21 de Delta Dore (environ 50€) :
    • 4 modes (éco, confort, hors gel, arrêt), verrouillage clavier possible. Affichage de la température d’ambiance ou de consigne. Précision ± 0.5 °C. Pour radiateurs électriques jusqu’à 450W max. Voir le manuel.
  • Thermostat d’ambiance  Tybox 51 de Delta Dore (environ 60€) :
    • Régulation Chronoproportionnelle – ou Proportionnelle Intégrale (PI) (pour une meilleure régulation). 3 modes de fonctionnement : Chaud (Heat), Froid (Cool), Arrêt. Réglage de consigne par mode. Affichage de la température d’ambiance ou de consigne. Pour radiateurs électriques jusqu’à 450W max. Voir le manuel.
thermostat filaire delta dore Tybox 21 de Delta Dore

ex : Tybox 21 de Delta Dore (40€-55€) disponible chez Domomat, Leroy merlin, Bricoman, Amazon, etc. Très simple à installer par une liaison 2 fils.

Thermostat filaire Tybox 51 de Delta Dore

ex : Tybox 51 de Delta Dore (40€-65€) disponible chez Domotec, Manomano, Domomat, Leroy merlin, Amazon, Sonepar, Rexel, etc. Très simple à installer par une liaison 2 fils.

2) Pilotage par Thermostat-PRISE ou par PRISE pilotée par thermostat sans fil ou par PRISE « CONNECTEE » par smartphone

2.1) La prise-thermostat embarqué

L’avantage principal d’un THERMOSTAT-PRISE (2 en 1) ou d’une PRISE pilotée par un Thermostat sans fil c’est qu’elles ne nécessitent aucun travaux de raccordement. Branchez le radiateur (équipé d’une prise) sur la prise femelle de la prise thermostat. Fixez la température cible et le tour est joué ! L’inconvénient principal est l’esthétique. En effet le câble d’alimentation du radiateur restera visible (ou dans une goulotte). Cette solution est conseillée quand il est très difficile d’amener l’alimentation électrique du radiateur derrière celui-ci. A noter, les blocs « thermostat-prise 2 en 1 » mesurent la température au ras du sol (à l’emplacement de la prise) ce qui n’est pas idéal pour une mesure de température efficace.

thermostat prise 2 en 1

THERMOSTAT-PRISE (2 en 1)

Il existe de nombreux modèles disponibles chez tous les distributeurs (Amazon, Conrad, Mano mano, etc.). Voir chez Manomano.

  • Prise Thermostat inversable 220V – CORNWALL Electronics (moins de 40€)
  • Prise Thermostat d’Ambiance Sans Fil – Anself (moins de 40€)
  • Prise Thermostat analogique Winflex 220V (moins de 30€)
  • Thermostat prise courant Viesta TH12 (moins de 45€)

A noter : la mesure de la température est parfois relativement peu précise ± 1 à 2 °C.

2.2) La prise pilotée par un thermostat radio sans fil (sans pilotage par smartphone)

Il existe également la solution alternative d’un couple thermostat sans fil (à fixer au mur ou à poser sur une table) associé à une prise pilotée par radio. La prise du radiateur est enfichée dans la prise pilotée. Celle-ci communique par radio avec le thermostat. Bien que le coût soit élevé (environ 180€), cette solution présente l’avantage d’un véritable thermostat électronique performant et sans fil à fixer à mi-hauteur de préférence. Elle permet également un pilotage autonome (sans smartphone).

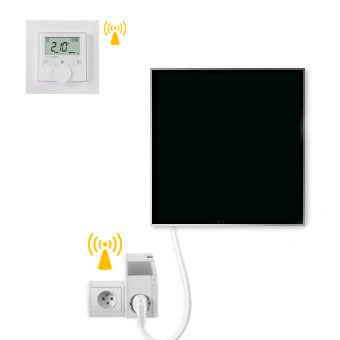

thermostat sans fil sur prise pilotee

Exemple de Pack n°1 de DEGXEL : Prise pilotée par un thermostat sans fil

prise pilotée par thermostat sans fil

2.3) La prise pilotée par un smartphone ou prise « connectée » (avec ou sans thermostat)

Cette solution est très bon marché (moins de 20€) et fonctionne très facilement. Cependant, si elle n’est pas accompagnée d’une sonde de température qui renvoie en permanence la température ambiante de la pièce à l’application, alors il n’y a pas d’automatisation du pilotage en fonction de la température courante ce qui est très dommage et peu efficace d’un point de vue consommation.

prise connectee pour radiateur electriquecommande vocale chauffage électrique

Exemple de prise connectée TAPO P100 de TP-LINK WIFI (moins de 15€). Disponible chez tous les distributeurs : Boulanger, Amazon, etc.

De nombreuses fonctions très pratiques pour un radiateur électrique : programmation des heures de fonctionnement (arrêt/marche), ou durée fixée (fonctionne 2 heures).

Plusieurs avantages :

  • Très bon marché (et application gratuite). Aucun hub (ou box domotique) n’est requise. Se connecte directement à votre un réseau Wi-Fi 2,4 GHz.
  • Permet de brancher un appareil électrique jusqu’à 2300W (10A contact sec 220V), c’est à dire la majorité des radiateurs.
  • Fiable.
  • Permet de piloter le chauffage à la voix (Alexa de Amazon, Google home, Siri).

Inconvénients :

  • Le fil d’alimentation du radiateur reste visible. C’est donc peu esthétique (sauf si la prise se trouve à proximité immédiate du radiateur).
  • Il est nécessaire d’acheter en complément une sonde de température compatible (TAPO T315) et un HUB sans quoi il n’est pas possible de piloter le radiateur en fonction d’une température donnée.

3) Pilotage par thermostat SANS FIL analogique simple sans programmation

La cible visée par cette solution est de combiner esthétique et solution de gestion simplifiée. En clair, l’utilisateur souhaite pouvoir dissimuler le câble d’alimentation du radiateur. Pour cela, on vient insérer dans la prise d’alimentation (prise dont on a retiré la façade ou boitier d’encastrement vide) un micro-module radio dont la fonction est d’allumer et d’éteindre le radiateur à partir des ordres qui lui sont envoyés par le thermostat.

Le thermostat mesure la température de la pièce, puis en fonction de la consigne de température fixée par la simple molette, celui-ci envoi les ordres d’allumage et d’extinction au micro-module situé dans la prise.

La solution est donc extrêmement simple à mettre en œuvre et à utiliser (pas de programmation). Elle est particulièrement intéressante pour les WC, salles d’eau, salles de bain, etc… ou pour les utilisateurs qui recherchent une solution ultra simple à utiliser. On fixe une fois pour toute la température souhaitée et l’on ne s’occupe plus de rien.

thermostat sans fil à molettethermostat radio à molette

thermostat sans fil à molette : simplicité de gestion au quotidien

Cette solution proposée par la société DEGXEL (99€ pour le thermostat et le récepteur) est également intéressante pour les locations dans la mesure où il est possible de fixer une limite haute à la température.

>> voir cette solution en détail

4) Pilotage par thermostat SANS FIL numérique AVEC programmation et centralisation du pilotage au niveau d’une zone du logement

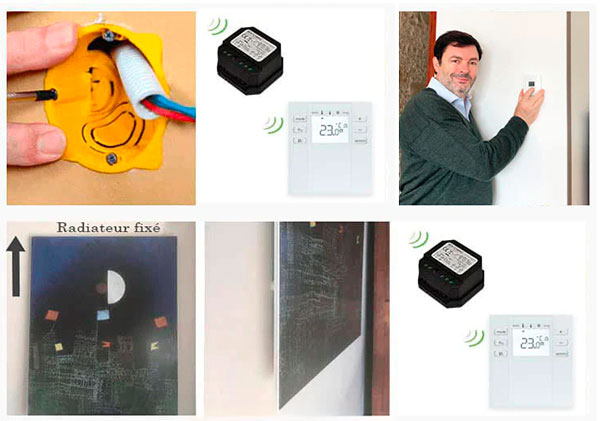

thermostat numérique programmable sans-filthermostat radio sans fil

1 récepteur radio par radiateur et 1 thermostat  par zone (ou pièce)

Dans cette solution également, le récepteur radio est dissimulé dans la prise située derrière le radiateur.

micro module radio radiateur electriquegestion température radiateur infrarouge

Le thermostat fixé au mur ou posé sur un meuble mesure en permanence la température. Si celle-ci est en dessous de la consigne fixée (ou valeur par défaut), le thermostat envoi l’ordre au récepteur miniaturisé d’allumer le radiateur (et inversement). Un thermostat pour l’ensemble du salon pourra piloter un, deux ou trois récepteurs (donc radiateurs) selon les besoins. Point faible de la solution : il n’est pas possible de piloter l’ensemble du logement en un point central (voir solutions plus bas). Le pilotage se fait pièce par pièce. Cependant, à l’usage, les utilisateurs ont 2 options : réaliser une programmation horaire hebdomadaire ou bien basculer de temps à autre entre le mode ECO (température réduite) et le mode CONFORT par le simple appui sur un bouton. Dans ce cas l’intervention des habitants est vraiment réduite au minimum.

Solution simple et rapide à mettre en oeuvre. Grande fiabilité (fabriqué en Allemagne).

Sortie contact sec 10A pour des radiateurs électriques rayonnants jusqu’à 1500W.

Cette solution proposée par la société DEGXEL (149€ pour le thermostat et le récepteur) combine esthétique, simplicité d’installation, qualité de régulation (donc économies d’énergie) et fonctionnalités modernes via une interface simple et intuitive ( mode éco/confort/hors gel, détection de fenêtres ouvertes, programmation hebdomadaire, verrouillage enfants, témoin d’usure des piles, etc).

>> Voir cette solution en détail

5) Pilotage par thermostat SANS FIL numérique AVEC programmation et centralisation du pilotage au niveau d’une zone du logement

thermostat numérique programmable sans-fil tybox237

TYBOX 237: 1 thermostat d’ambiance programmable + 1 récepteur radio sans fil + 1 socle

thermostat numérique programmable sans-fil tybox237

Schéma de principe de raccordement pour contact sec (ou valve)

Le thermostat à piles fixé au mur ou posé sur un meuble mesure en permanence la température.

Le récepteur radio est fixé au mur par vis (ou par adhésif double face) à côté du radiateur et dans la même pièce que le thermostat sans fil. Il est raccordé au radiateur ainsi qu’à l’alimentation 230V.

Récepteur : Sortie contact sec 5A (convient à des radiateurs rayonnant jusqu’à 1000W).

• Plage de réglage de 5° à 30°C
• Dimensions du boîtier d’ambiance : H 104 x L 80 x P 35 mm
• Alimentation du boîtier d’ambiance 2 piles LR03 (fournies)
• Alimentation du récepteur : 230 V
• Fréquence Radio 868 MHz

Programmation personnalisée pour plus de confort au quotidien
• Jusqu’à 25% d’économies sur la facture de chauffage
• Simplicité d’utilisation grâce à sa molette

• Programmation hebdomadaire (5 + 2 jours)
• Programme journée à la maison
• Programme vacances avec calendrier intégré
• Affichage de la durée de fonctionnement
• Changement d’heure automatique : Eté/Hiver

Cette solution proposée par le fabricant français DELTADORE dans un budget d’environ 200€.

6) Pilotage par thermostat SANS FIL numérique sans INTERNET avec CENTRALISATION du pilotage pour l’ensemble du logement

Pilotage par thermostat SANS FIL numérique sans INTERNET avec CENTRALISATION du pilotage pour l’ensemble du logement

1 récepteur radio par radiateur et 1 thermostat  par zone (ou pièce) et 1 centrale pour l’ensemble du logement

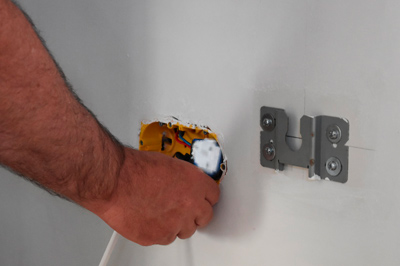

Avec cette solution, le récepteur radio est dissimulé dans la prise située derrière le radiateur. Le thermostat sans fil est placé dans la zone de vie (au mur ou posé sur un meuble). La centrale de pilotage doit impérativement se situer proche du tableau électrique du logement car un élément doit y être inséré. La solution est donc assez complexe et couteuse à mettre en œuvre techniquement.

>> Voir cette solution en détail

7) Pilotage par thermostat SANS FIL numérique par INTERNET avec CENTRALISATION du pilotage au niveau du logement via une Box domotique

7.1) Solution récepteur encastré + thermostat sans fil + box domotique de la marque DELTA DORE

solution de pilotage connectée Deltadore – Degxel

Thermostat (mesure température) + Micro-module (interrupteur sans fil) + Box domotique (passerelle) + Application

La solution de pilotage des radiateurs s’appuie sur 3 équipements et une application :

  • un micro-module radio (récepteur) RF de chez Delta dore  à placer dans la sortie de câble (derrière le radiateur). Sa fonction est de recevoir les ordres d’allumage et d’extinction du thermostat. Il faut 1 micro-module par radiateur.
  • un thermostat radio sans fil Tybox de chez Delta dore à placer dans chaque pièce pour y mesurer la température.
  • une box domotique TYDOM 1.0 ou TYDOM HOME (compatible protocole et accessoires ZigBee) de chez Delta dore pour l’ensemble du logement, à connecter à la box internet par un simple câble Ethernet.
  • une application TYDOM pour smartphone ou tablette (Sur Apple store pour un appareil du type iPhone, iPad ou iPod touch à partir de IOS 9.0. Sur Play store pour un appareil Android à partir d’Android 4.1).
deltadore micro-module-radio

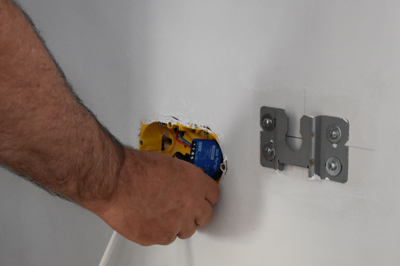

Le micro-module est inséré dans la sortie de câble (prise dont on a retiré la façade)

deltadore micro-module-radio

Le micro-module et le câble d’alimentation sont totalement invisibles car derrière le radiateur

Les fonctions permises par cette solution :

  • piloter chaque radiateur individuellement depuis le thermostat sans fil ou depuis l’application smartphone
  • ne pas voir le fil d’alimentation du radiateur pour une solution 100% esthétique
  • pouvoir centraliser le pilotage de l’ensemble du logement depuis un seul appareil (téléphone portable, tablette) et depuis n’importe où dans le monde
pilotage centralisé par TYDOM 1.0

Box domotique à brancher sur votre Box internet avec le câble Ethernet fourni

thermostat-sans-fil chauffage

Affichage – modification de la température en local (sans l’application) directement sur le thermostat sans fil

7.2) Solution prise connectée + sonde de température sans fil + Application APPLE HOMEKIT

Le système permettant de piloter et d’automatiser la gestion d’un radiateur électrique est composé :

  • 1 Sonde de température par zone thermique : EVE Degree ou EVE Room (mesure de la température, l’humidité et la qualité de l’air – COV), fonctionne avec la  Technologie Apple HomeKit, Bluetooth Low Energy. La précision des capteurs est de ± 0,3 °C. Equipée d’une batterie au lithium rechargeable USB. Prix 80-100€. Disponible sur l’Apple Store et les distributeurs (Boulanger, Amazon, etc.).
  • 1 Prise connectée EVE Energy (ou n’importe quelle prise connectée compatible Apple Homekit). Grâce à l’application, la prise est déclenchée selon le paramétrage. Elle permet de suivre les consommations. Prix 20€-40€. Disponible sur l’Apple Store et les distributeurs (Boulanger, Amazon, etc.).
  • L’application gratuite Apple Homekit pour iphone ou ipad (se renseigner sur les versions d’appareils compatibles).
pilotage radiateur sans hub

Les avantages de cette solution :

  • La technologie EVE ne nécessite pas de passerelle ou HUB pour fonctionner en local ce qui réduit sensiblement le coût de l’ensemble. La solution complète est possible pour 120-140€ environ. Cependant, pour modifier le paramétrage à distance il faut une passerelle comme une apple TV, un homepod, une tablette.
  • L’application permet de réaliser des scènes, des programmes ou scenario de chauffe et non chauffe en fonction de paramètres de votre choix (température, humidité, etc.).
  • Confidentialité – sécurité avancée par le cryptage des données.
  • Contrôle vocal par SIRI.

En savoir plus sur cette technologie novatrice qui s’appuie sur Thread (pilier de la future technologie de connectivité universelle Matter).

Les inconvénients de cette solution :

  • La prise connectée ne peut pas être dissimulée derrière le radiateur (du fait de son épaisseur). En conséquence un peu du câble d’alimentation restera visible.
  • Contrairement à certaines solutions propriétaires (comme Delta Dore par exemple) il n’est pas possible de piloter la température localement sans disposer du smartphone ou de la tablette. Il est seulement possible sur certains modèles de prises de la déclencher ON/OFF sur la prise directement.

7.3) Autres solutions domotique

Une multitude d’autres solutions domotiques (smarthome) permet de piloter vos radiateurs électriques rayonnants. Par exemple, les solutions ENKI (la maison connectée Leroy Merlin) ou encore ENERGEASY CONNECT (du distributeur REXEL) ou encore SOMFY, LEGRAND, SCHNEIDER, etc.  Ces solutions domotiques prennent en charge la communication (ou « comprennent ») de plus en plus de protocoles de communication (KNX, X3 de DELTA DORE, IO home control, Zigbee, RTS, YOKIS, Z-WAVE, ENOCEAN, etc.). Ceci est particulièrement important et intéressant, car lorsqu’on est déjà équipé d’une solution domotique, et que l’on cherche à incorporer de nouveaux radiateurs à son environnement, on souhaite une solution compatible sans avoir à changer de box.

Les éléments à prendre en compte sont l’identification parmi le matériel proposé :

– d’une solution de pilotage filaire (thermostat équipé d’un contacteur 10A non fil pilote)

ou si l’on souhaite une solution de thermostat sans fil :

  • d’un récepteur radio (micro-module contacteur) 10A minimum fonctionnant en tout ou rien. Si ce micro module peut être miniaturisé et incorporé dans la sortie de câble c’est encore mieux !
  • d’un thermostat radio sans fil compatible avec le récepteur et la box domotique
knx-rexel

Exemple d’interopérabilité de la solution ENERGEASY CONNECT de REXEL

8) Pilotage par thermostat INTELLIGENT (FILAIRE OU RADIO)

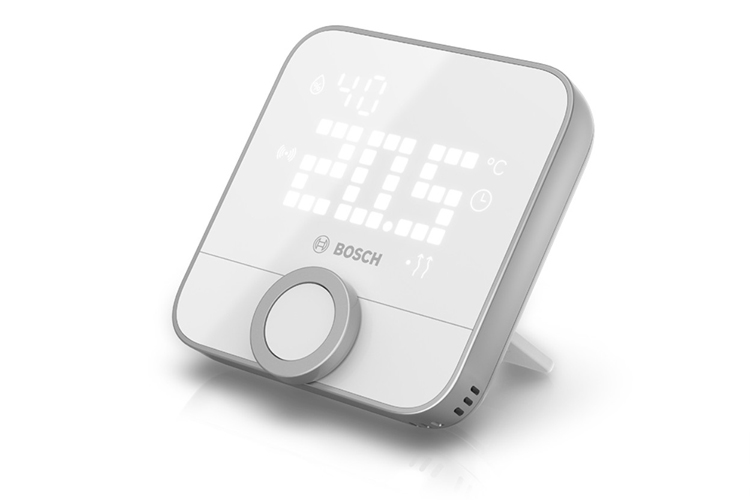

Pilotage par thermostat connecté intelligent

1 thermostat connecté (wifi ou via une box domotique) ou filaire par zone

Les thermostats intelligents radio ou filaire non adossés à une solution domotique globale, ne permettent pas (à ce jour) de piloter de façon centralisée un logement. Il s’agit donc d’une solution qui fonctionne par zone de vie (salon, cuisine, etc.). La composante algorithmique (« intelligence » et « apprentissage » pour faire des économies d’énergie) rend très coûteux le déploiement de ces solutions pour l’ensemble du logement (1 pour chaque pièce).

Attention également à ce que le thermostat (muni d’un contacteur intégré) soit capable de gérer le pilotage des radiateurs électriques sans fil pilote.

>> Voir cette solution en détail
