Les radiateurs infrarouges Heat4all n’embarquent pas de thermostat sur le radiateur lui-même comme la plupart des radiateurs électriques classiques. Ce choix technologique présente de nombreux avantages relatifs à la fiabilité et à la faible épaisseur du radiateur. Il apporte une grande souplesse dans le choix de la solution de gestion de la température. Cet article présente une solution complète de pilotage à distance des radiateurs électriques via le fabricant reconnu BOSCH.
Sommaire :
- 1) Équipements de la solution domotique Bosch Smart Home avec les radiateurs Heat4all
- 2) Principe de mise en œuvre de la solution de gestion : relai intelligent Bosch
- 3) Mise en service de la box domotique (controler intelligent)
- 4) Ajout des équipements dans l’application
- 5) Fonctionnalités et utilisation de l’application Bosch Smart Home pour le chauffage Heat4all
1) Équipements de la solution de pilotage connectée Bosch Smart Home pour radiateurs électriques
La solution de pilotage des radiateurs s’appuie sur 3 équipements et une application :
- (environ 70€) un micro-module radio (relai intelligent BMCT-RZ ) BOSCH 13A max à placer dans la sortie de câble (derrière le radiateur). Sa fonction est de recevoir les ordres d’allumage et d’extinction envoyés par le thermostat. Il faut 1 relai par radiateur.

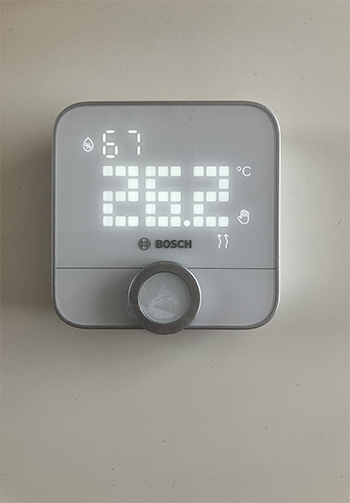

- (environ 80€) un thermostat radio sans fil BOSCH à placer dans chaque pièce pour y mesurer la température.
- (environ 80€) une box domotique Controler Smart Home II BSHC-2 BOSCH (hub intelligent) pour l’ensemble du logement, à connecter à la box internet par un simple câble Ethernet.
- une application BOSCH Smart Home pour smartphone ou tablette (Sur Apple store pour un appareil du type iPhone, iPad ou iPod touch à partir de IOS 9.0. Sur Play store pour un appareil Android à partir d’Android 4.1).
- un radiateur infrarouge extra plat haute performance Heat4all (www.heat4all.fr)
Thermostat (mesure température) + Relai intelligent (interrupteur sans fil) + Box domotique (Controller Smart Home) + Application
2) Principe de mise en œuvre de la solution via un relai intelligent BOSCH

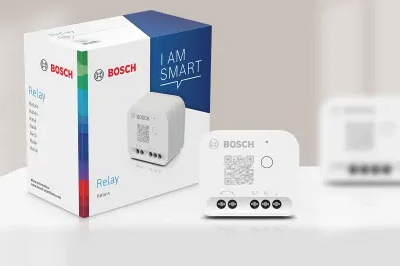

Micro-module relai intelligent BOSCH – Code BMCT-RZ

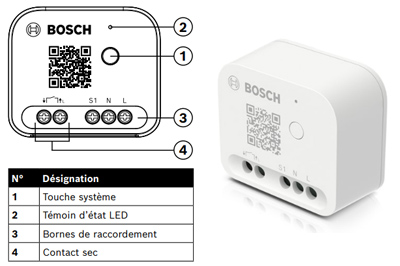

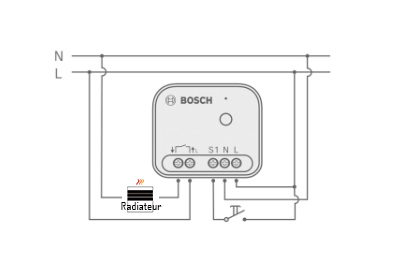

Raccordement électrique du relai intelligent contact sec (libre de potentiel), fonctionnement en tout ou rien – source Bosch
Le micro-module reçoit les ordres du thermostat sans fil qui, en fonction de la température mesurée dans la pièce et de la consigne de température, décide d’allumer ou d’éteindre le radiateur.
Le micro-module (ou interrupteur radio) a des dimensions très compactes : 40,5 mm × 47 mm × 22 mm. Cela permet, après un raccordement très simple, de le placer dans la sortie de câble située derrière le radiateur. L’emplacement importe peu pourvu que le radiateur cache la sortie de câble. L’alimentation du radiateur devient « invisible ».
Il fonctionne selon le protocole ZigBee 3.0, donc nécessite le controler smart home II (ou autres concentrateur compatibles Matter pour fonctionner).

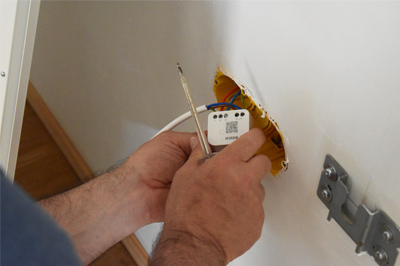

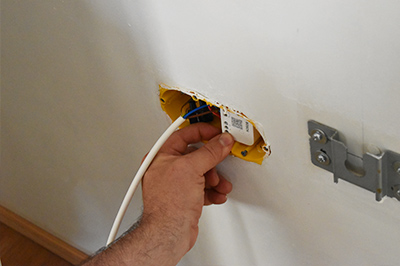

Le boitier de raccordement se trouvera derrière le radiateur de façon à ce que l’ensemble soit totalement invisible quand le radiateur est accroché sur ses supports
Idéalement on prévoit un boitier d’encastrement double (mais un simple fait aussi l’affaire sans problème).

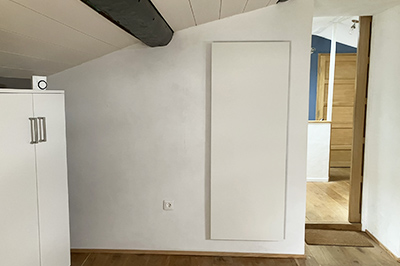

Le radiateur électrique (ici panneau rayonnant extra plat 2 cm d’épaisseur Heat4all) est finalement raccroché sur son support mural pour rendre la connexion totalement invisible.
A noter, les radiateurs rayonnants infrarouges Heat4all étant certifiés pour une pose au plafond, le principe de pose reste exactement le même (micro module caché dans le boitier électrique au plafond, derrière le radiateur).
3) Mise en service du Contrôleur Intelligent Smart Controler Smart Home II
Le contrôleur Smart Home II est un hub (ou une passerelle) dont la fonction est de communiquer avec tous les équipements du réseau (les thermostats, les relais, et bien sur les alarmes, volets roulants, porte de garage, etc) et avec l’application Bosch Smart home.
Chaque accessoire a une portée de 70 mètres maximum (en champ libre). Aussi, il convient de placer le controler smart home II de façon centrale dans la maison pour que tous les équipements puissent communiquer entre eux sans soucis. A noter, chaque équipement du réseau sert aussi de « répéteur » pour étendre le réseau pour les appareils les plus lointains, créant ainsi un maillage.
Le contrôleur possède sa propre alimentation électrique. Un câble Ethernet est fourni pour se brancher directement sur le routeur internet de la maison (livebox, freebox, etc.).

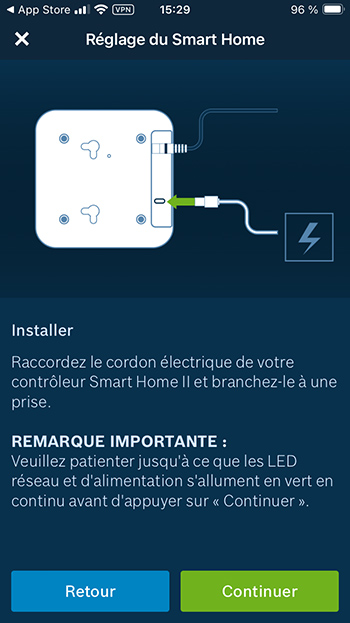

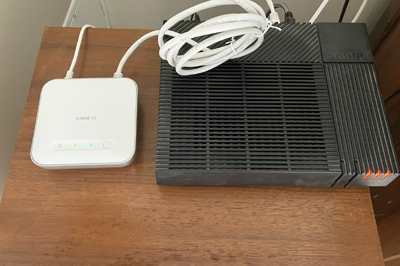

brancher le controler smart home

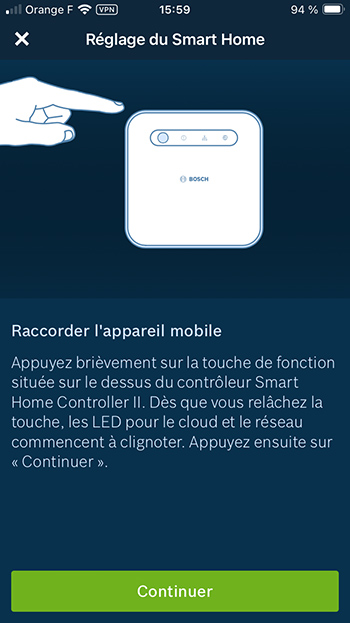

suivre les instructions et affichages de couleur
4) Ajout des équipements dans l’application Bosch Smart Home
AJOUT du RELAI INTELLIGENT RADIO SANS FIL BOSCH
Ajout du relai intelligent Bosch dans l’application
Ajout du relai intelligent Bosch dans l’application

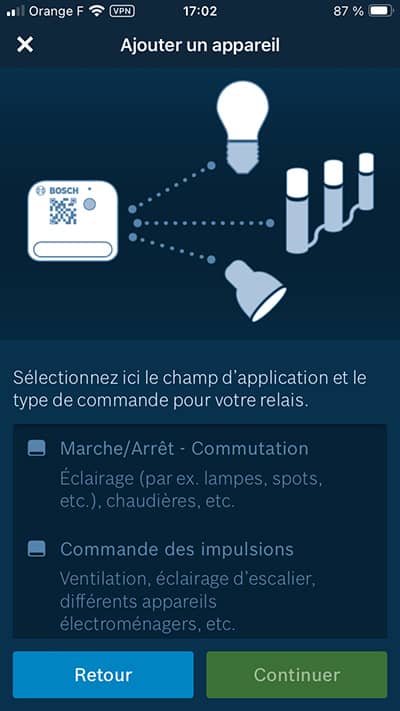

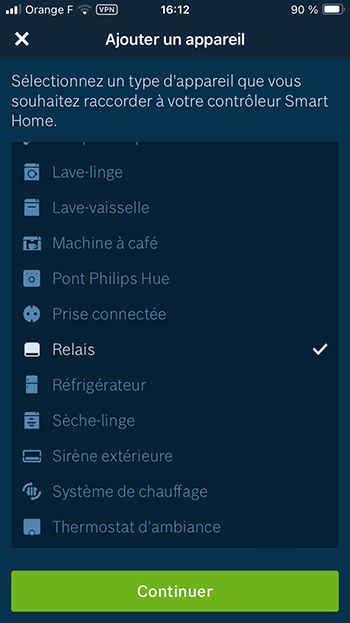

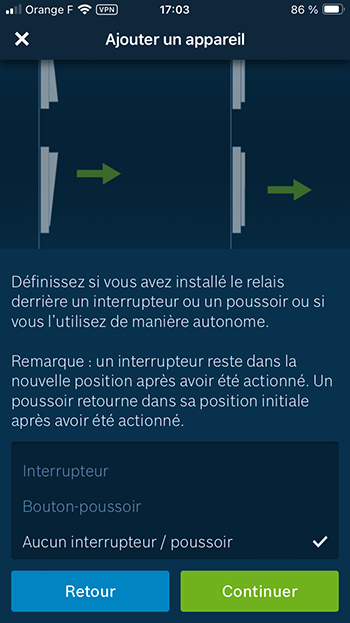

Répondre aux questions sur le paramétrage : aucun interrupteur

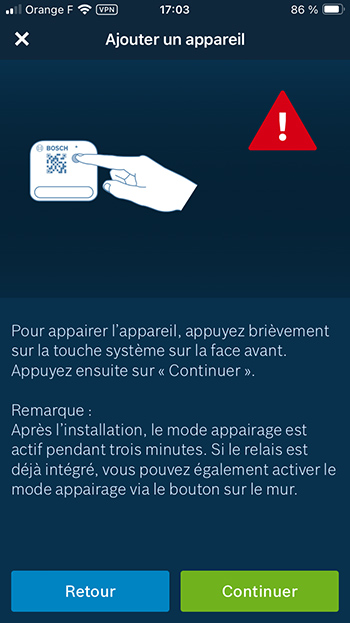

Appuyer sur le bouton d’appairage

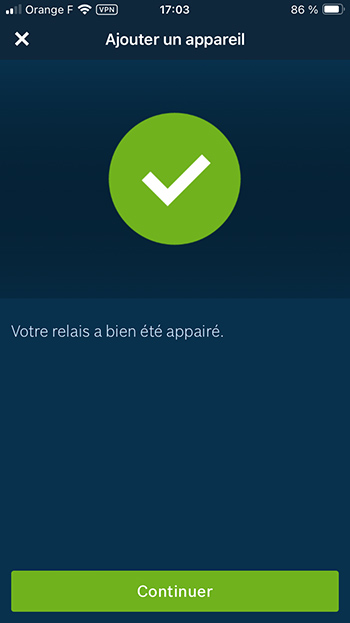

Le relai intelligent Bosch est intégré dans l’application

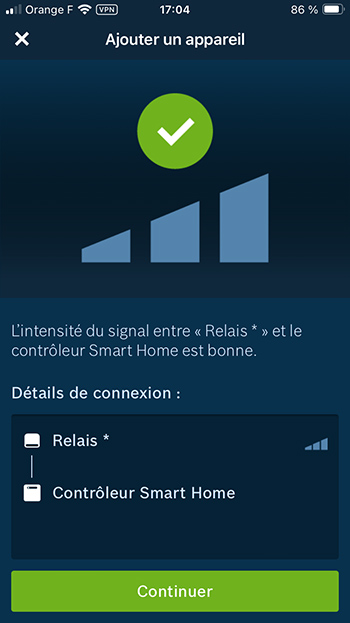

Test pour mesurer si la communication entre le contrôleur et le relai est bonne

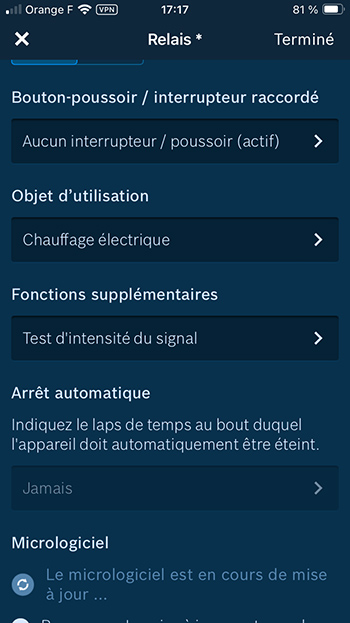

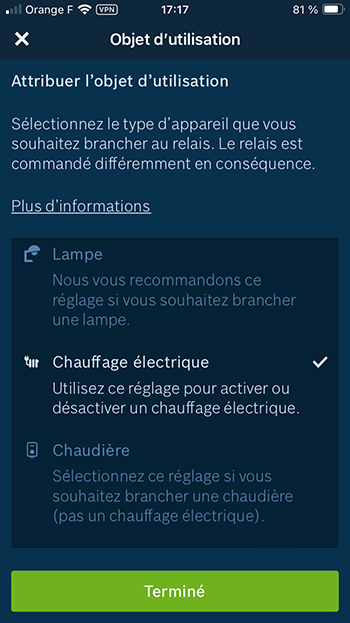

Attribuer la fonction « chauffage électrique »
S’assurer qu’il n’y a pas d’arrêt automatique
AJOUT du THERMOSTAT RADIO SANS FIL BOSCH
Ajout d’un thermostat intelligent Bosch sans fil

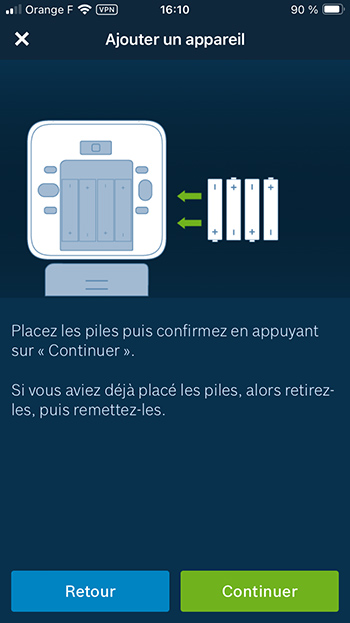

Ajout d’un thermostat intelligent Bosch sans fil
Ajout d’un thermostat intelligent Bosch sans fil

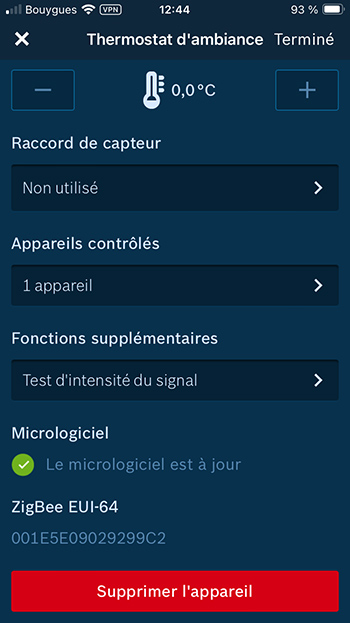

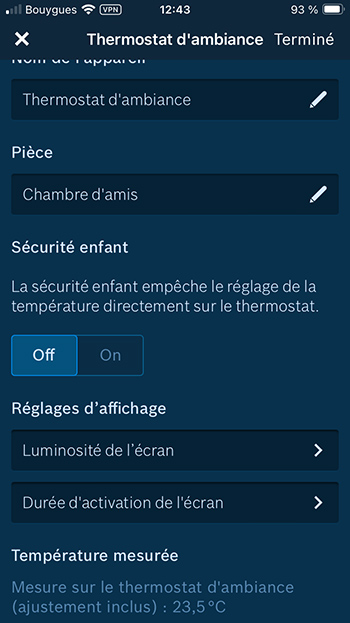

Possibilité d’ajuster quelques paramètres
Possibilité d’ajuster quelques paramètres
5) Fonctionnalités disponibles via l’application SmartHome Bosch dans le cadre du chauffage

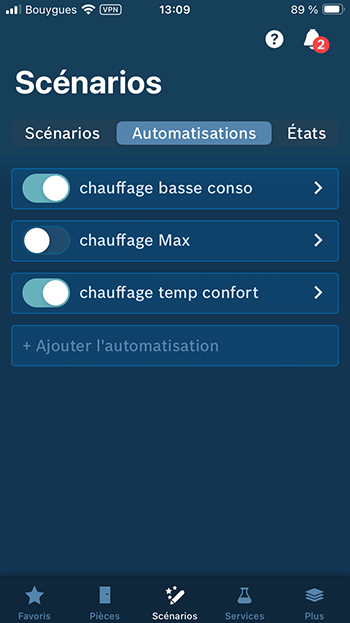

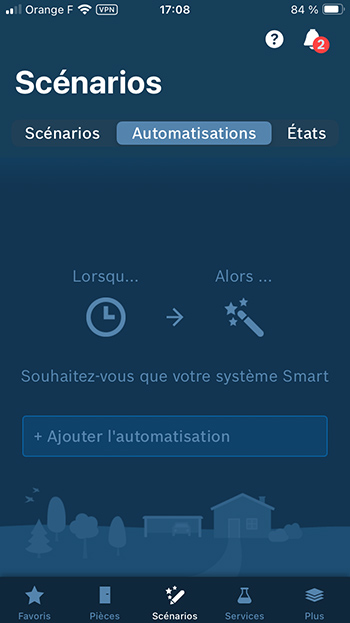

Possibilité de créer des Scenarios (que l’on active manuellement) ou pour faire varier la température de consigne automatiquement (via des automatisations)
Exemple de création d’automatisations pour faire varier la température de consigne automatiquement

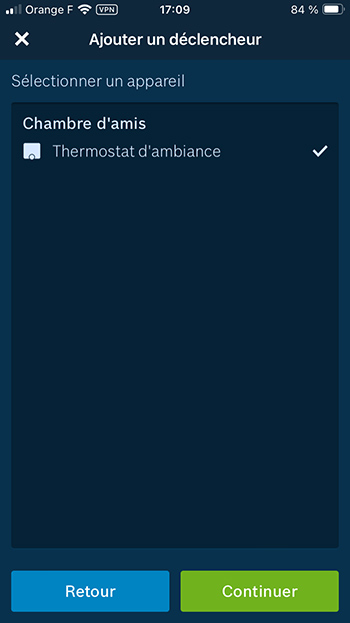

On défini le déclencheur = la température ambiante relevée par le thermostat dans une pièce donnée …

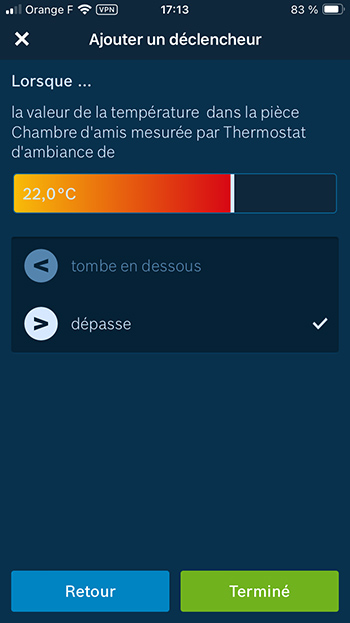

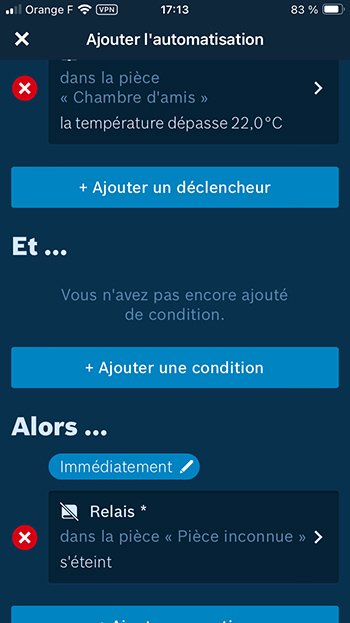

Le seuil de déclenchement est lorsque la température dépasse 22°C
Alors le relai (donc le radiateur) s’éteint

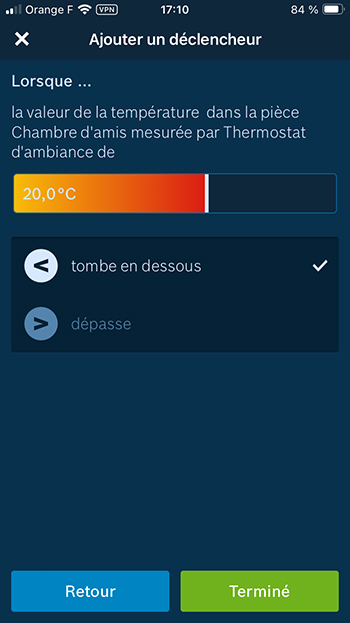

Dans cet autre scenario, on défini une action lorsque la température tombe en dessous de 20°C

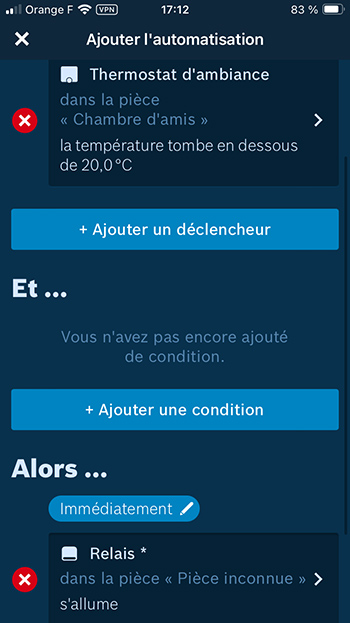

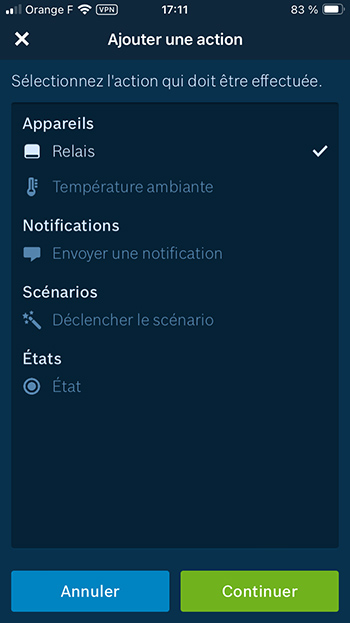

alors le Relai (donc le radiateur) …
… le relai (donc le radiateur) s’allume…
… En conclusion … dans une pièce donnée, on fait varier automatiquement la température de consigne (donc souhaitée) entre 20°C et 22°C !

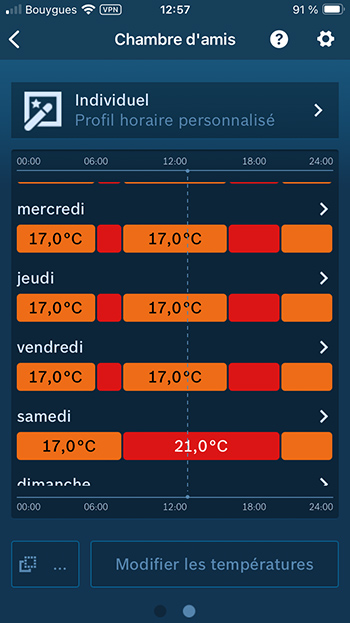

Possibilité de définir des calendriers avec des plages horaires au cours desquelles on fait varier la température ambiante souhaitée
En savoir plus sur la solution de pilotage des radiateurs électriques avec thermostat sans fil déporté BOSCH
En savoir plus sur les radiateurs et le chauffage électrique
Dossier Expert : Quelles sont les caractéristiques du radiateur idéal ?
Dossier Expert : Comment évaluer facilement le nombre de radiateurs électriques et la puissance calorifique nécessaire à vos besoins ?
Comment choisir un radiateur infrarouge : Les meilleurs radiateurs à infrarouge
Dossier Expert : Comment chauffer efficacement une véranda ?
